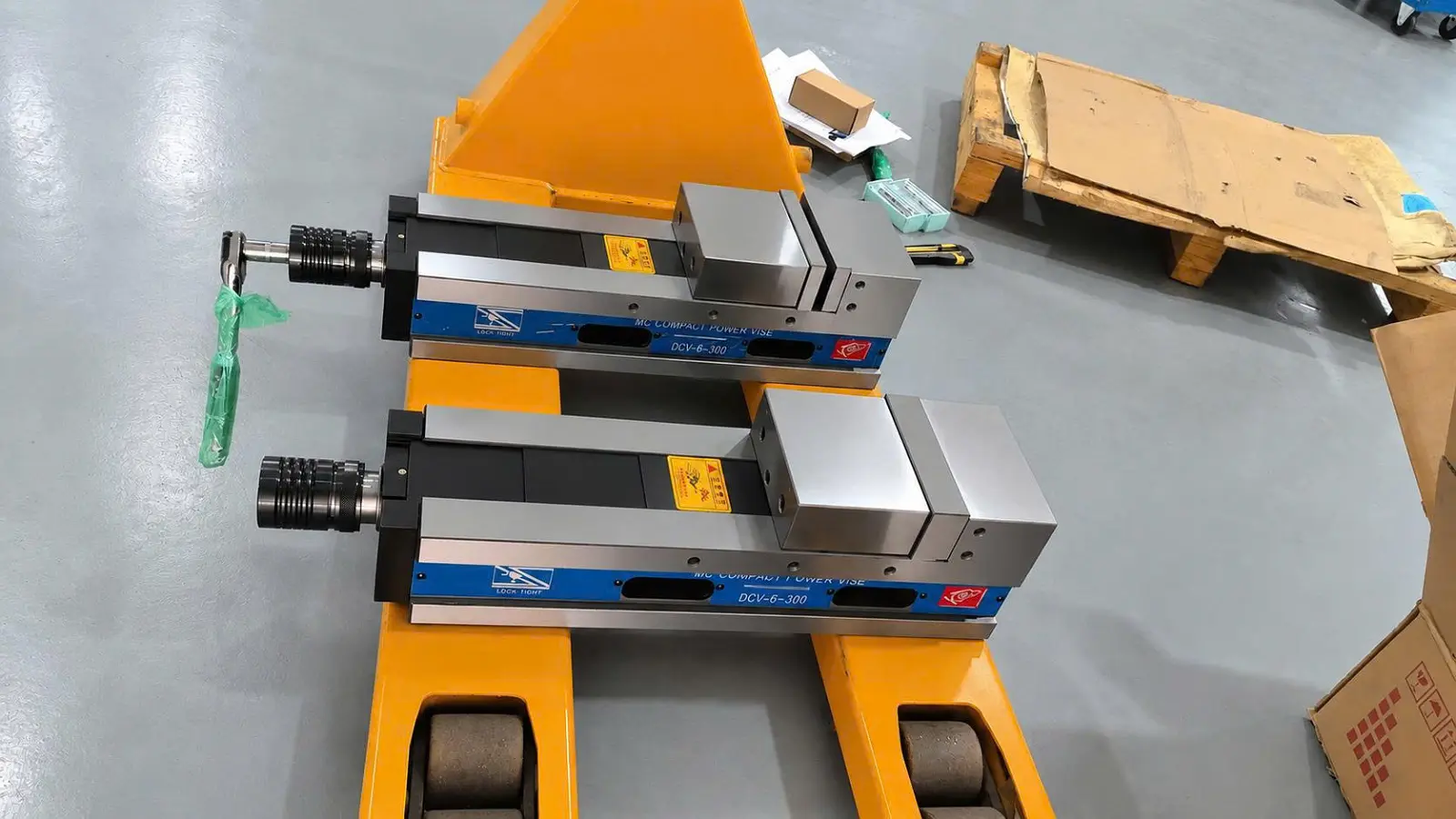

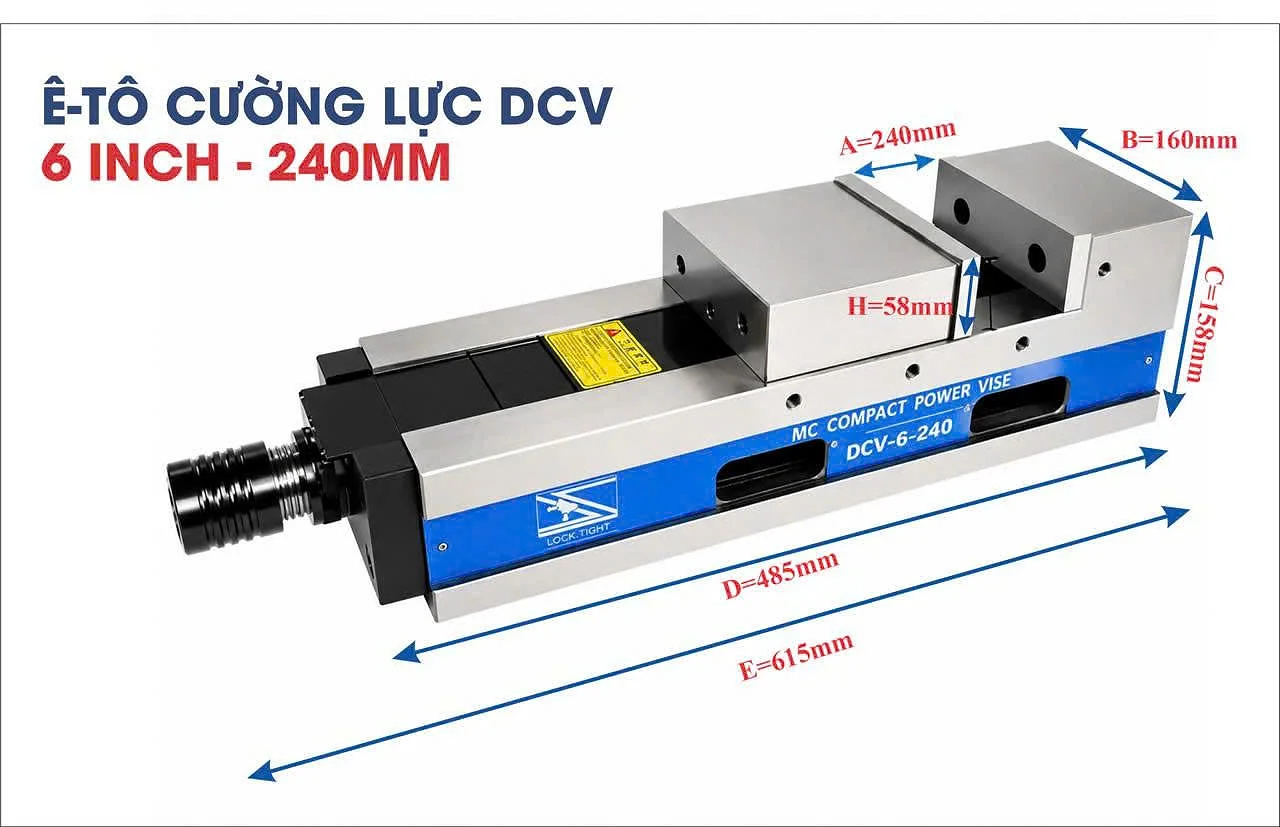

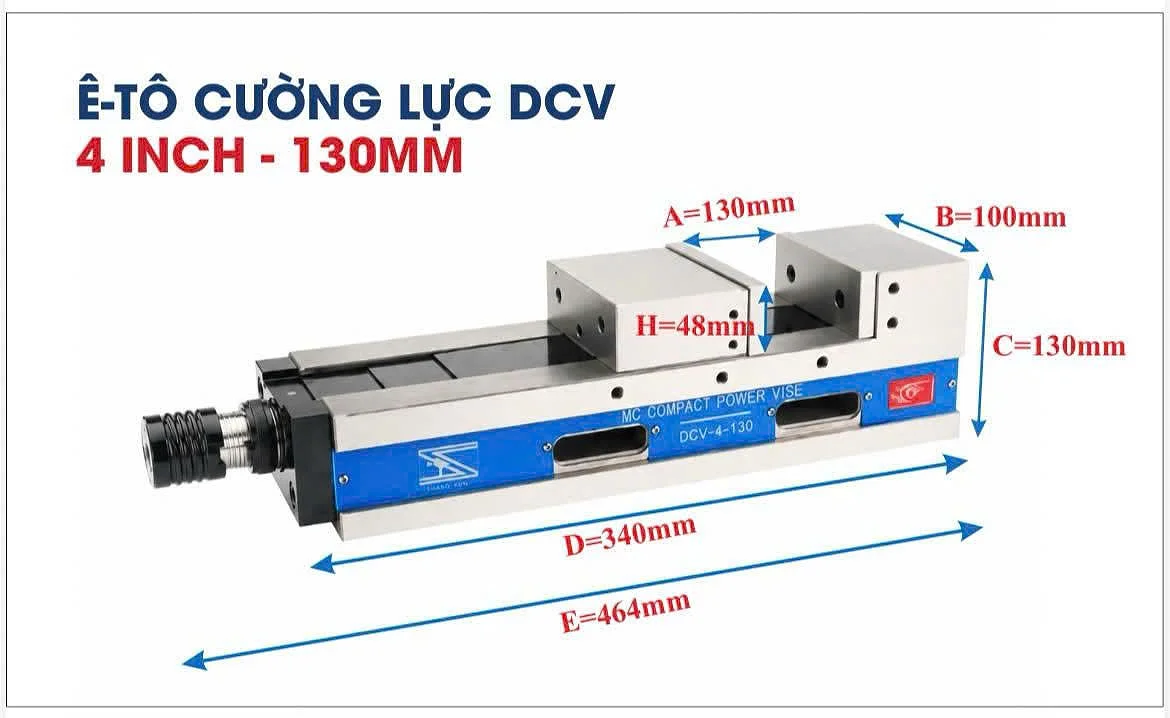

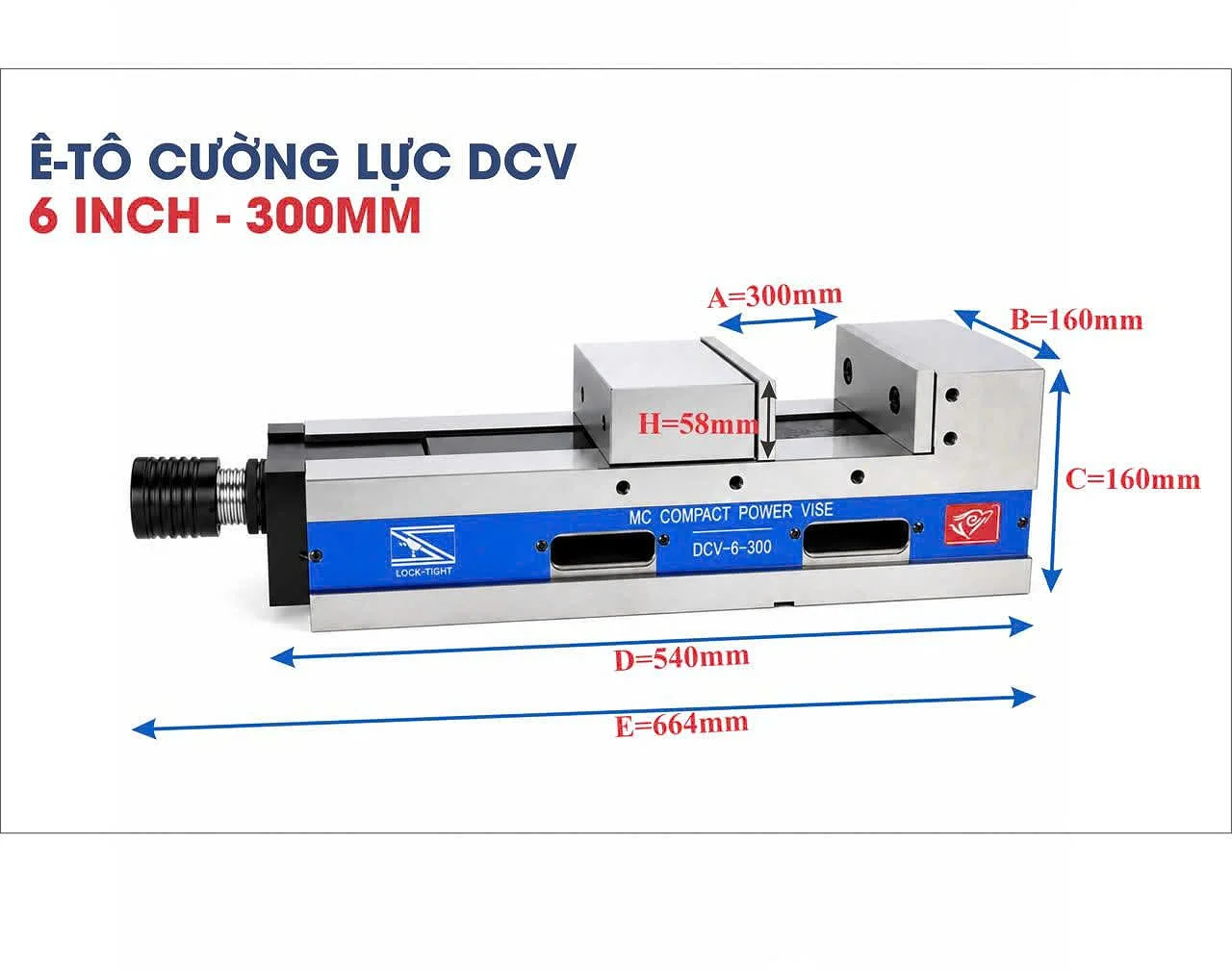

ETO cường lực DCV

1. GIỚI THIỆU VỀ Ê TÔ CƯỜNG LỰC MC

Ê tô cường lực MC là dòng ê tô tăng lực cơ khí được thiết kế chuyên dụng cho các trung tâm gia công CNC, máy phay cơ khí chính xác và các hệ thống sản xuất tự động. Với cơ cấu khuếch đại lực kẹp tiên tiến, sản phẩm tạo ra lực giữ phôi lớn, ổn định và đồng đều, đáp ứng các yêu cầu gia công từ bán tinh đến gia công cắt gọt hạng nặng.

Nhờ thiết kế thân đúc nguyên khối, độ cứng vững cao cùng khả năng chống biến dạng khi chịu tải lớn, ê tô MC giúp nâng cao độ chính xác gia công, kéo dài tuổi thọ dụng cụ cắt và cải thiện hiệu quả sản xuất.

2. ĐẶC ĐIỂM SẢN PHẨM

• Toàn bộ thân ê tô được chế tạo từ gang dẻo chất lượng cao, có độ bền cơ học tốt, khả năng chịu tải lớn và chống biến dạng hiệu quả trong quá trình sử dụng.
• Thiết kế rãnh chữ T kết hợp đai ốc treo giúp việc lắp đặt, căn chỉnh và cố định ê tô trên bàn máy nhanh chóng, thuận tiện.
• Hệ thống lỗ thoát phoi được bố trí bên hông thân ê tô giúp phoi cắt dễ dàng thoát ra ngoài, hạn chế tích tụ bên trong, đảm bảo chuyển động của cơ cấu kẹp luôn ổn định.
• Bề mặt dẫn hướng được gia công chính xác và xử lý nhiệt nhằm nâng cao độ cứng, chống mài mòn trong quá trình sử dụng lâu dài.
• Độ song song giữa hai má kẹp và mặt bàn máy đạt 0,01/100 mm.
• Độ vuông góc giữa má kẹp và mặt chuẩn đạt 0,01/100 mm.

Các thông số trên giúp đảm bảo độ chính xác cao trong quá trình gá đặt và gia công các chi tiết yêu cầu dung sai nghiêm ngặt.

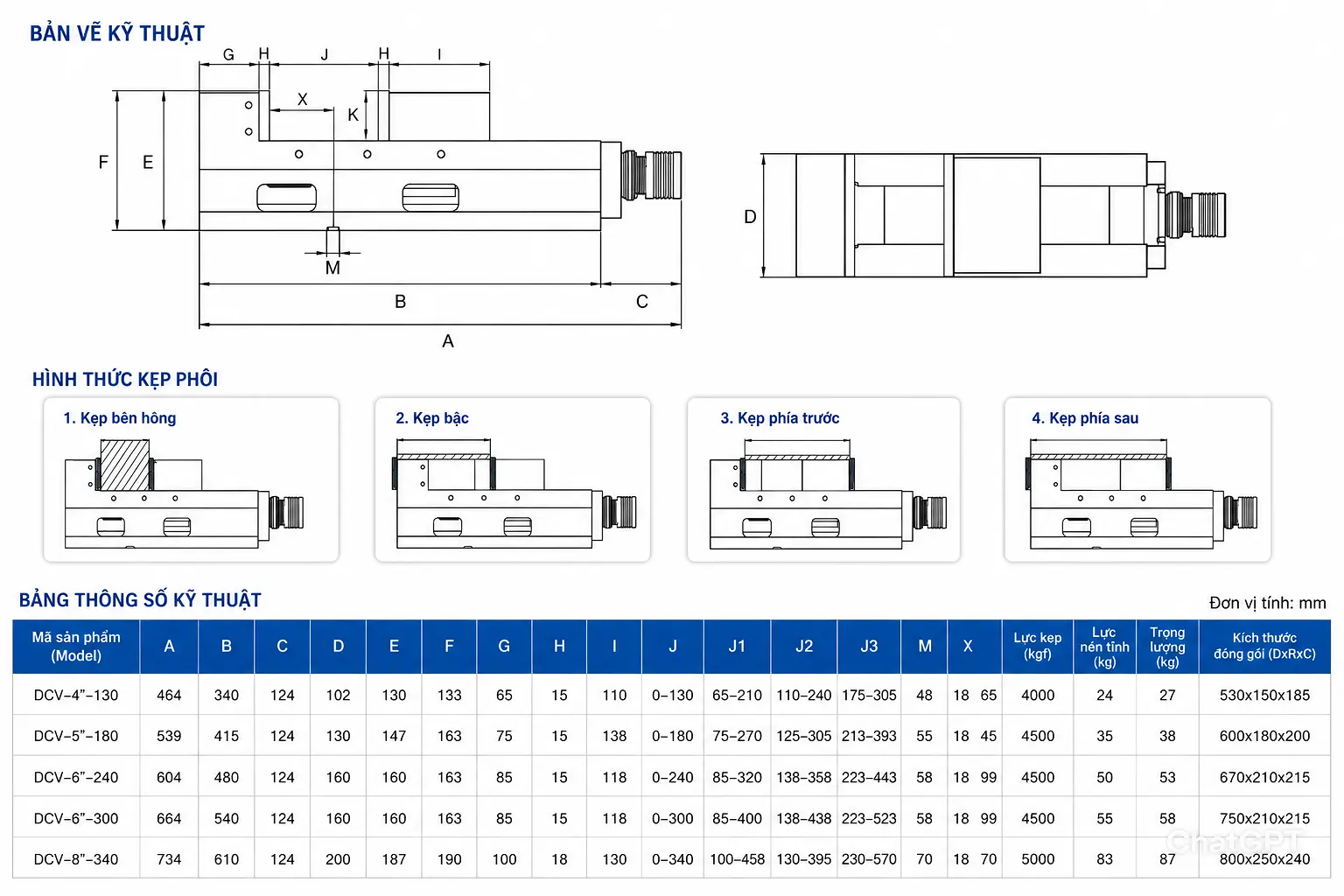

3. THÔNG SỐ KỸ THUẬT

4. ƯU ĐIỂM NỔI BẬT

Cơ cấu tăng lực kẹp chính xác: Êtô cường lực được trang bị cơ cấu khuếch đại lực kẹp cơ khí giúp tạo ra lực giữ phôi lớn hơn nhiều lần so với lực tác động từ tay quay. Nhờ đó, người vận hành có thể dễ dàng kẹp chặt chi tiết mà không cần dùng lực lớn.

Thân ê tô và má kẹp cố định được đúc liền khối, giúp tăng độ cứng vững tổng thể của sản phẩm. Thiết kế này hạn chế tối đa hiện tượng nghiêng hoặc biến dạng của má kẹp cố định khi chịu tải lớn, đảm bảo độ ổn định trong quá trình gia công.

Bề mặt trượt tôi cứng: Các bề mặt dẫn hướng và bề mặt trượt được xử lý nhiệt đạt độ cứng trên HRC45, giúp: Tăng khả năng chống mài mòn duy trì độ chính xác trong thời gian dài, giảm chi phí bảo trì và thay thế.

Một trong những điểm nổi bật của ê tô MC là hệ thống tăng áp kép. Cơ cấu này sử dụng nguyên lý khuếch đại lực kẹp cơ khí, tạo ra lực kẹp mạnh và ổn định hơn so với các dòng ê tô thông thường.

Hiệu Quả Trong Gia Công Hạng Nặng

Nhờ lực kẹp lớn và độ cứng vững cao, ê tô MC đặc biệt phù hợp với các nguyên công: phay thô, phay mặt, khoan,…

5. ỨNG DỤNG

Ê tô cường lực MC được sử dụng rộng rãi trong các nhà máy cơ khí chính xác, trung tâm gia công CNC và hệ thống sản xuất tự động.

Sản phẩm đặc biệt thích hợp cho:

• Máy phay CNC đứng và ngang.
• Trung tâm gia công CNC.
• Hệ thống sản xuất linh hoạt FMS (Flexible Manufacturing System).
• Dây chuyền gia công tự động.
• Gia công khuôn mẫu.
• Gia công chi tiết thép, gang, inox và các vật liệu có độ cứng cao.

Với khả năng chịu tải lớn và độ chính xác cao, ê tô tăng lực cơ khí cường lực là giải pháp gá kẹp lý tưởng cho các công việc gia công cắt gọt nặng, yêu cầu độ ổn định và độ lặp lại cao trong sản xuất công nghiệp hiện đại.
