Bầu kẹp BT – ER độ chính xác cao

1. GIỚI THIỆU VỀ BẦU KẸP ER

Bầu kẹp ER là dung cụ CNC dùng để giữ dao phay, mũi khoan, mũi taro dùng để liên kết dao cnc và trục chính của máy. BT là phần đuôi cán côn gắng vào trục máy( ví dụ BT30, BT40, BT50), còn ER là chuẩn ống kẹp(collet dùng để kẹp chặt chuôi dao.

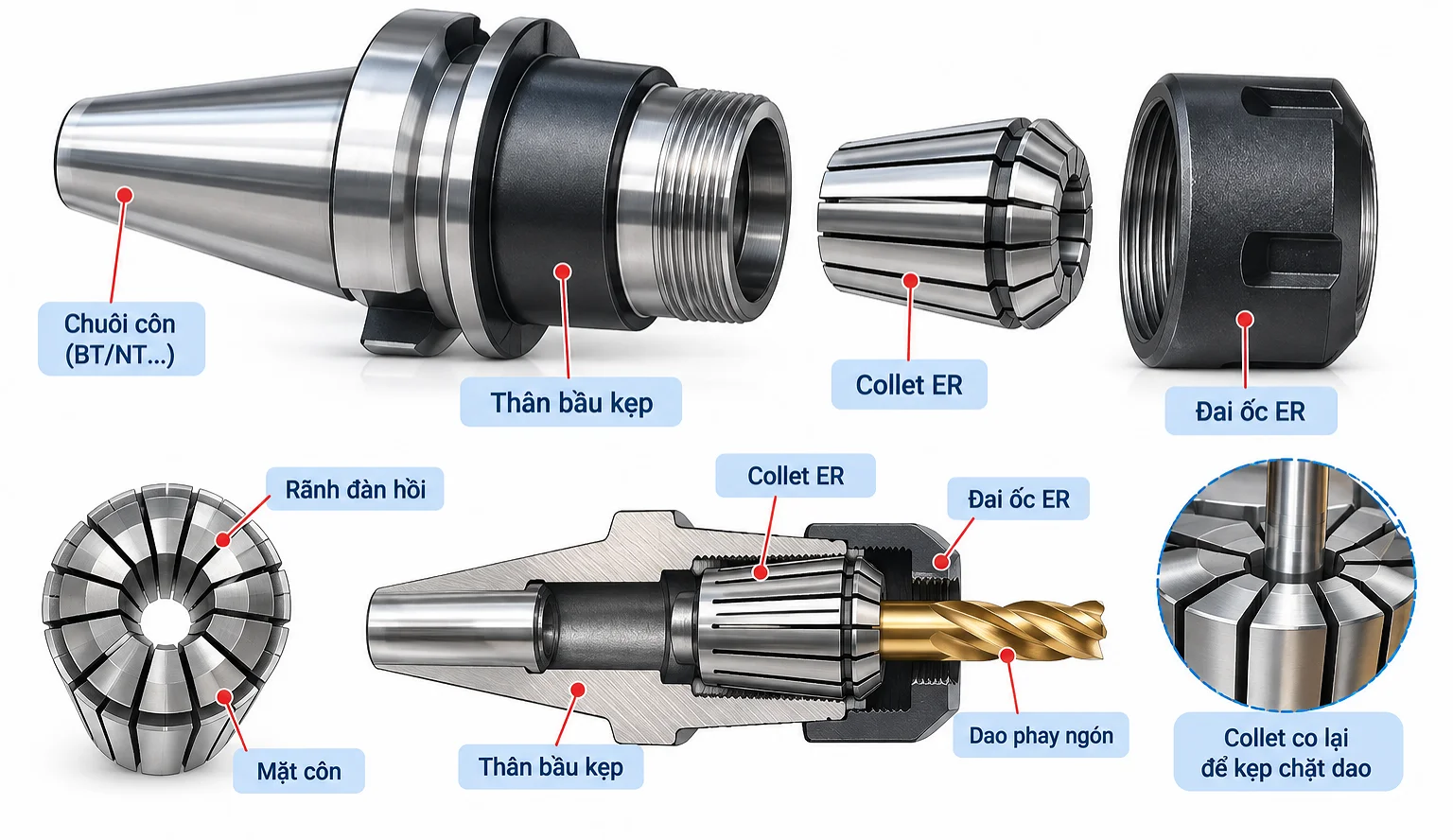

Cấu tạo: Bầu kẹp ER (ER Collet Chuck) gồm các bộ phận chính là thân bầu kẹp, collet ER, đai ốc siết (nut) và vít rút dao.

2. THÔNG SỐ KỸ THUẬT

• Chủng loại: BT30, BT40, BT50
• Chất liệu: Thép chất lượng cao
• Chiều dài: 100L, 120L, 150L
• Độ đảo: 0.001, 0.003, 0.005mm.
• Độ cứng: 55-58HRC
• Xuất xứ Trung Quốc

3. ƯU ĐIỂM

• Tính linh hoạt cao: Dùng được với nhiều kích thước dao và loại dụng cụ khác nhau (dao phay, mũi khoan, mũi taro, mũi doa) chỉ bằng cách thay đổi kích thước collet ER tương ứng.
• Lực kẹp đồng đều và chắc chắn: Cơ cấu áo kẹp (collet) ôm sát toàn bộ thân chuôi dao, giúp giữ dao cố định và giảm thiểu độ đảo.
• Tương thích rộng rãi: Thiết kế cán chuẩn BT đối xứng giúp cân bằng động tốt, thích hợp với các dòng máy phay CNC phổ thông đến tốc độ cao.
• Chi phí tiết kiệm: Giá thành đầu tư ban đầu hợp lý, dễ dàng thay thế linh kiện (collet) khi bị mòn mà không cần đổi cả bộ bầu kẹp.

4. ỨNG DỤNG

Bầu kẹp collet ER thường được sử dụng để nắm giữ dao phay và mũi khoan trong quá trình gia công chính xác trên máy phay và máy tiện CNC.
